1先来看几张图片

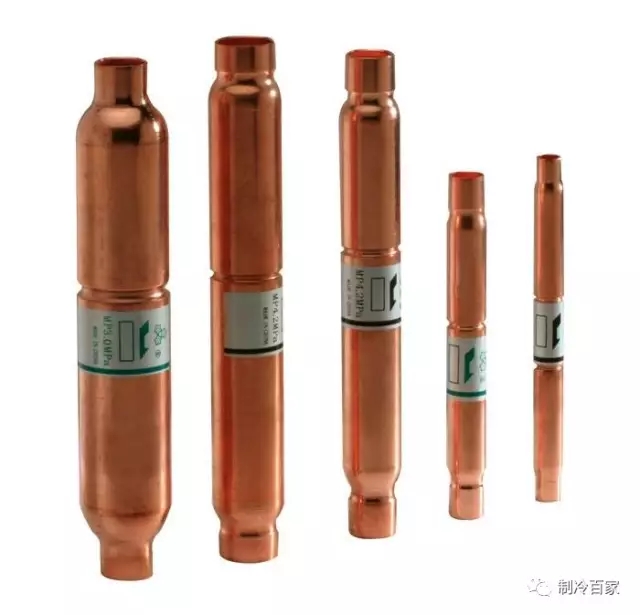

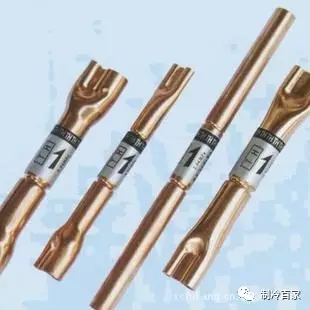

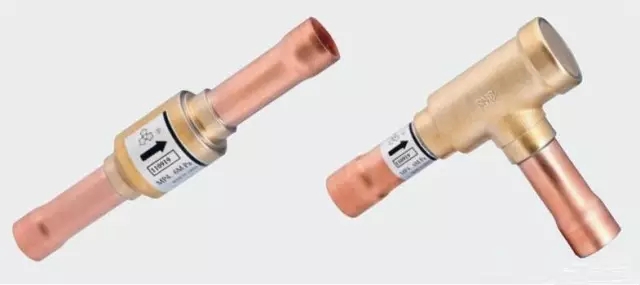

我们先来看看单向阀的实物图：

2单向阀原理与结构

单向阀具有单向导通、反向截止的能力。

单向阀又称逆止阀，它在空调系统中，经常会与电子膨胀阀（毛细管）并联，控制冷媒的正反向流量，使冷媒只能按某一规定的方向进行流动。

单向阀由尼龙阀针、阀座、限位环、及外壳组成。

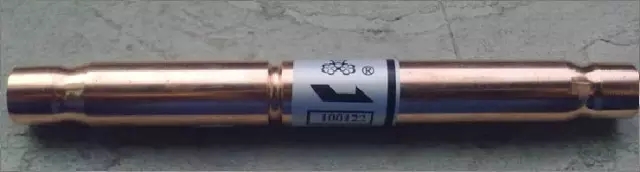

一般在单向阀的外表面用箭头标示出冷媒的流向。

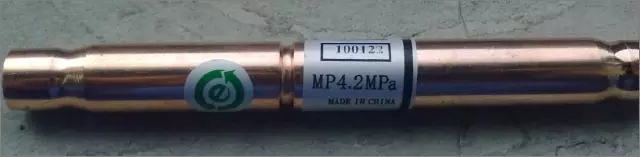

可以看到，在单向阀的管径处标记出了阀门导通的方向，这在安装代换时需要特别注意，不要接反。

3单向阀内部结构

根据内部结构的不同，单向阀可分为球形阀和针形阀两种。

1、针型阀

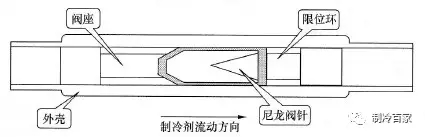

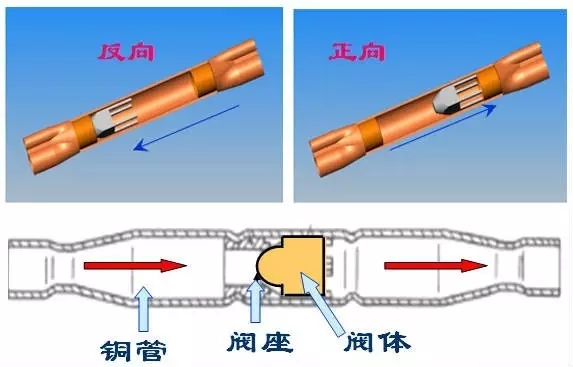

针形单向阀主要由尼龙阀针、阀座、限位环及外壳组成，如下图所示。

当制冷剂正向流动时，尼龙阀针受制冷剂本身流动压力的作用，被打开推至限位环，单向阀接通。

当制冷剂反向流动时，尼龙阀针受单向阀两端压力差的作用，被紧紧压在阀座上，单向阀即处于截止状态。

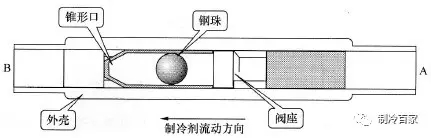

2、球型阀

它与针形单向阀的工作原理类似，当制冷剂正向流动时，A侧压力高于B侧压力，钢珠向左移动，制冷剂便由A向B流动，单向阀即处于开启状态；

而当制冷剂流向发生逆转时，B侧压力高于A侧压力，钢珠向右移动，堵塞了制冷剂流通管路，这时单向阀便处于截止状态。

4单向阀制冷系统位置

1、冰箱系统

单向阀的主要作用是防止旋转式压缩机在停机时，其内部大量的高温高压蒸气倒流向蒸发器，使蒸发器升温，从而导致制冷效率降低。在压缩机回气管路中接入单向阀，可使压缩机停转时制冷系统内部高、低压压力能迅速平衡，以便再次启动。

在电冰箱中还常用到单向阀、压差阀以及二通电磁阀和三通电磁阀等闸阀组件，它们的主要作用就是控制制冷剂的流动。

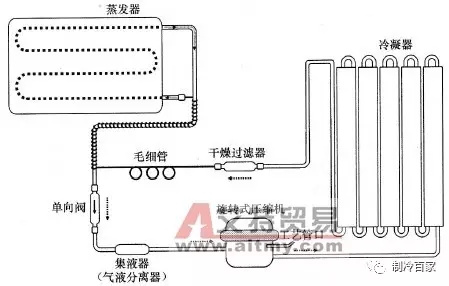

 单向阀多用在采用旋转式压缩机的制冷系统中，其具体安装位置如图7-13所示。

单向阀在冰箱系统中的安装位置

2、空调系统
用于空调冷暖机，需和四通阀配合使用，一般装在分体机外机上。
单向阀其实就像一根水管，中间装了一个单向导通的阀门。

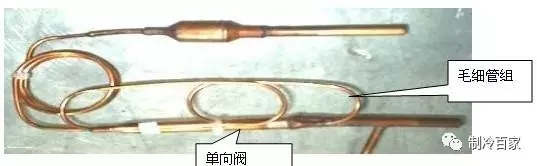

单向阀两端都有两个接口，一根较短的制热毛细管和单向阀并联，这样两端各有一个接口被占用。单向阀剩下的接口一端接较长的制冷毛细管，一端接室内机。

正常制冷情况下，室内机是制冷，室外机是制热，制冷剂由室外机流入制冷毛细管，再流入单向阀，再流入室内机。
这时单向阀是导通的，制热毛细管的流量可以忽略，不起作用。

制热情况下，工况是逆向的，室内机是制热，室外机是制冷，这时四通阀进行换向，制冷剂由室内机流入单向阀，由于单向阀单向截止，制冷剂只能流入和单向阀并联的制热毛细管，再流入制冷毛细管，再流入室外机。

由于室内机和室外机上面的热交换器表面积不同，在交换角色时需要的毛细管长度不同，单向阀就是改变毛细管的长度。

5单向阀故障及排除

1、故障现象

热交侧单向阀故障导致的故障现象为制热效果差，而压机排气口处单向阀故障可能导致压缩机启动不良或压缩机损坏。

2、故障原因

1）关闭不严（串气）：制热时制冷剂通过关闭不严的单向阀，造成系统高压压力下降，制热效果差。

2）堵：单向阀阀芯被堵，会出现结霜的现象，会造成制冷效果差。

3、故障检测

用压力表（或读取电脑数据）检测系统高压压力，与正常状况的数值进行比较，并同时观察单向阀表面是否结霜。

4、更换维修

更换单向阀时应注意降温冷却阀体，防止阀体的内尼龙阀芯变形。

因为单向阀适用介质温度为：-30℃～+120℃。因此焊接时，阀芯部位温度应保持在120℃以下，现场维修时一定要用湿抹布包裹阀体后方可进行焊接操作！

6如何判断单向阀好坏

单向阀的生产具有国标来指引，出厂前必须厂内必须要自检，符合国标；才能推出市场。

1、规格：

2、工作压力：

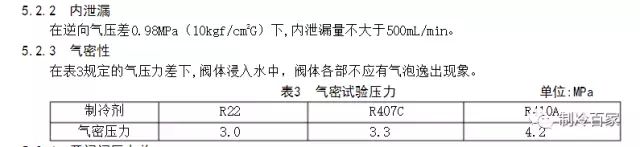

3、内漏量与气密性

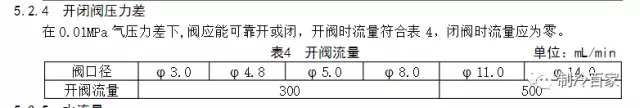

4、开阀压力差

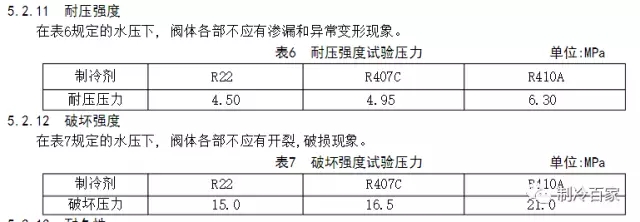

5、耐压强度与破坏强度
