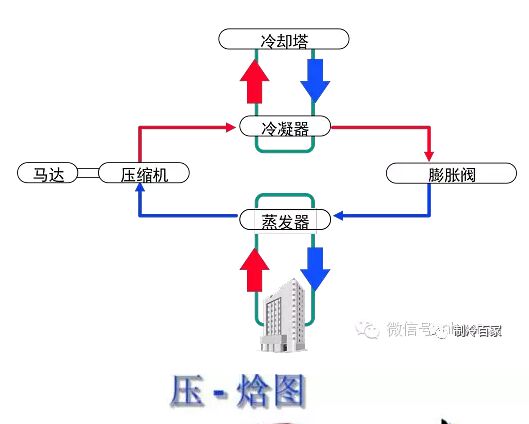

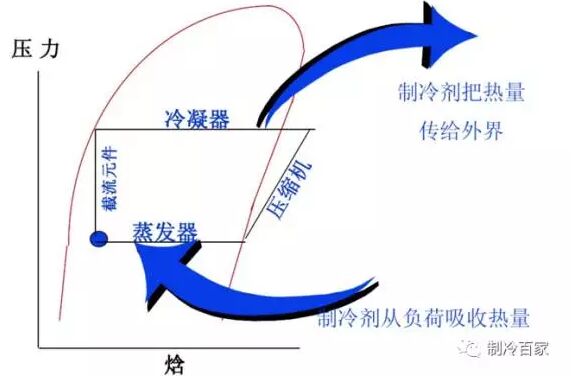

1制冷系统与压焓图

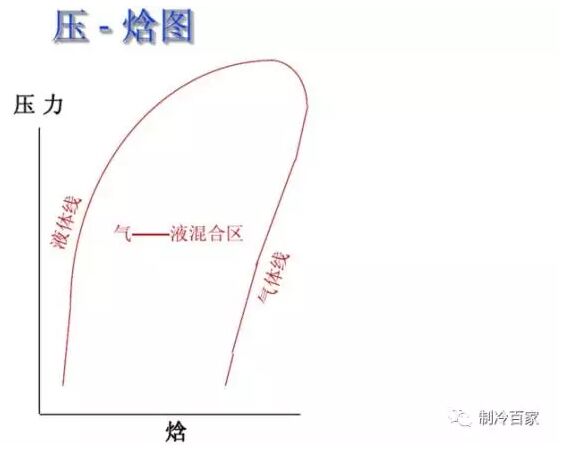

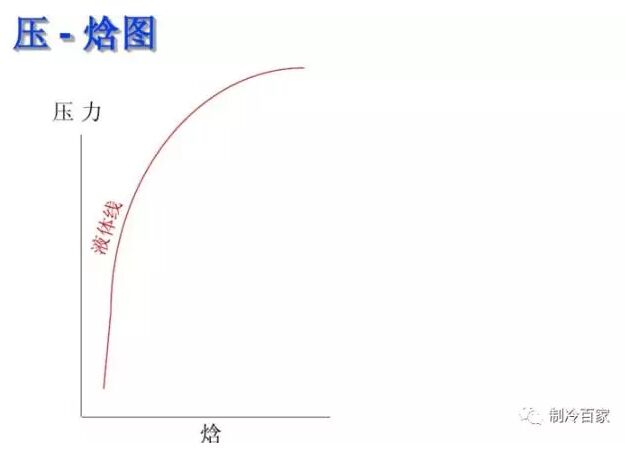

2压焓图基础课程

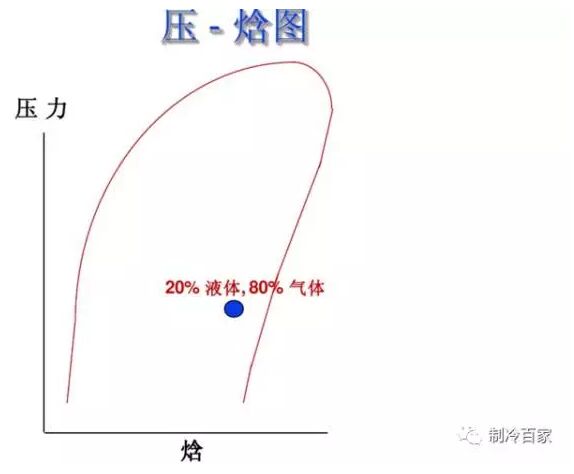

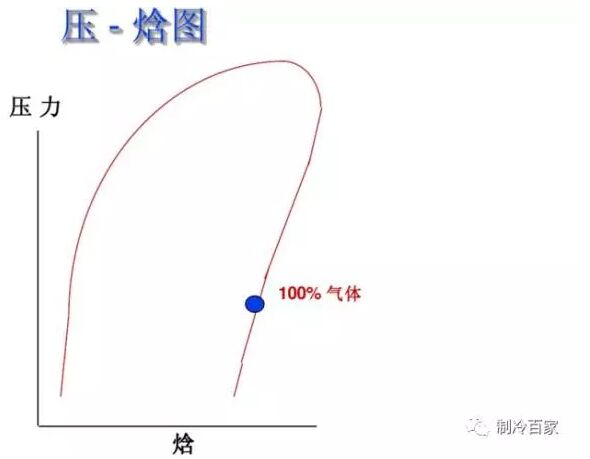

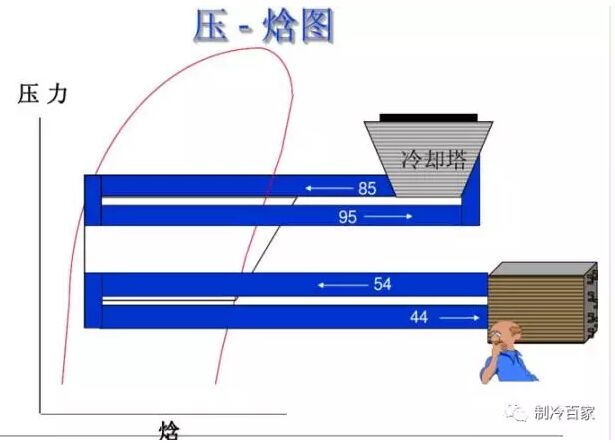

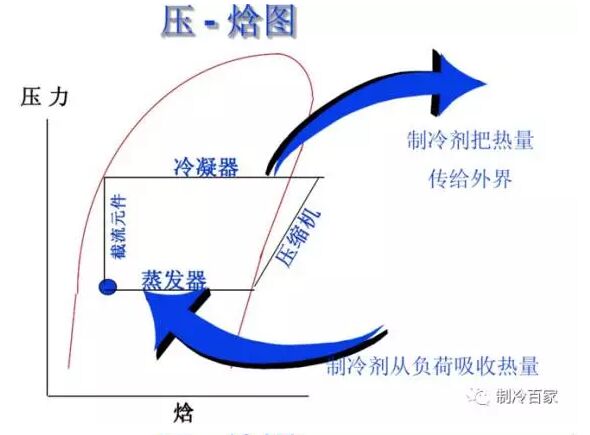

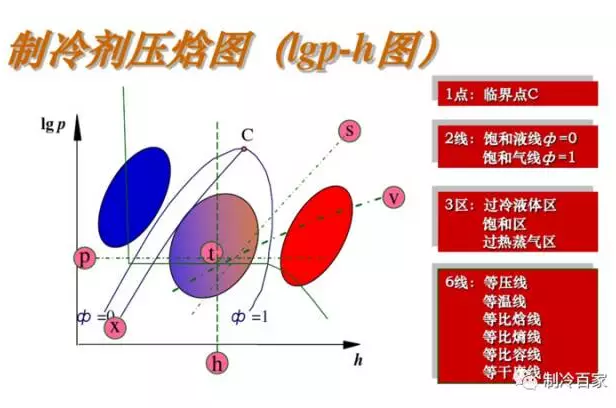

3一张图认识压焓图

1点：

临界点C

2线：

饱和液体线 、饱和蒸汽线

3区：

过冷液体区、饱和区、过热蒸汽区

6线：

等压线（P）、等温线（T）、等焓线（h）、等熵线（s）、等容线（v）、等干度线（x）

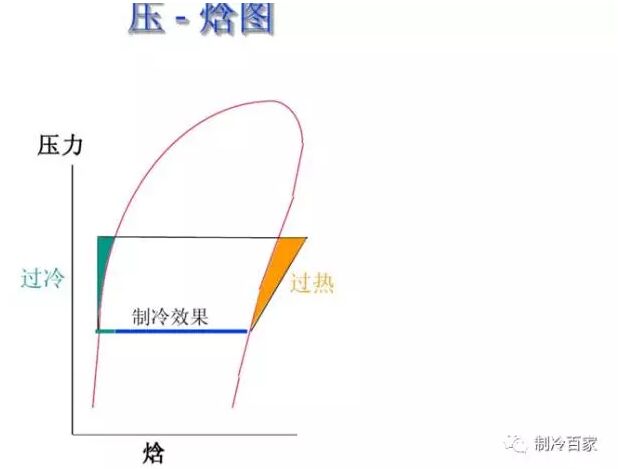

4过冷与过热

1）、过热度意义:防止压缩机液击，一般5-8℃。

2）、过冷度意义:经过膨胀阀后有气体蒸发为了要在蒸发器内将液体变为气体,要进行过冷；过冷度一般为5℃。

3）、过热度:吸入气体温度-蒸发温度。

4）、过冷度:冷凝温度-膨胀阀前温度。

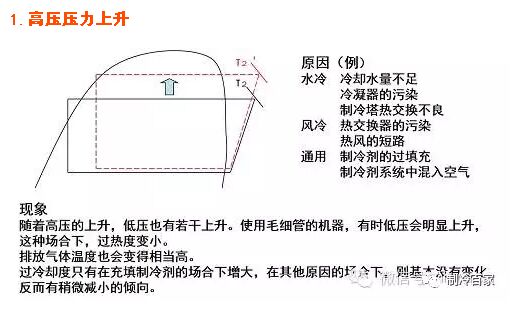

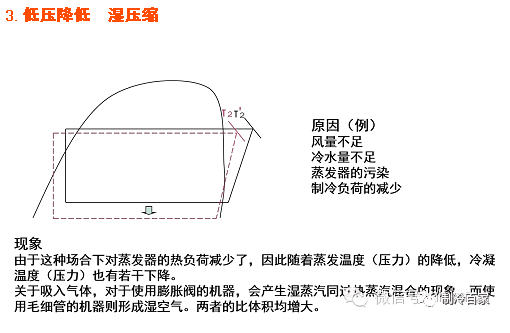

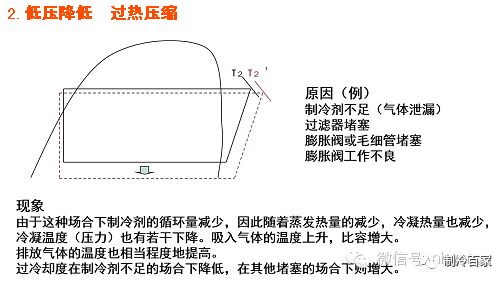

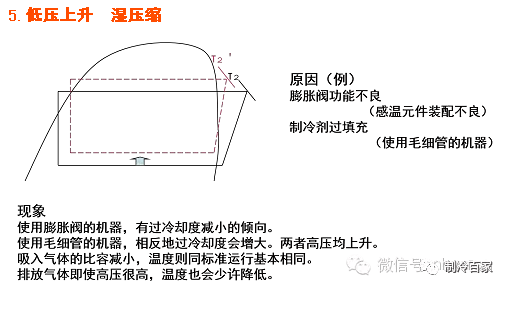

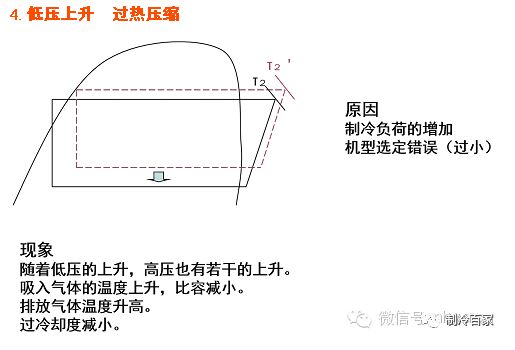

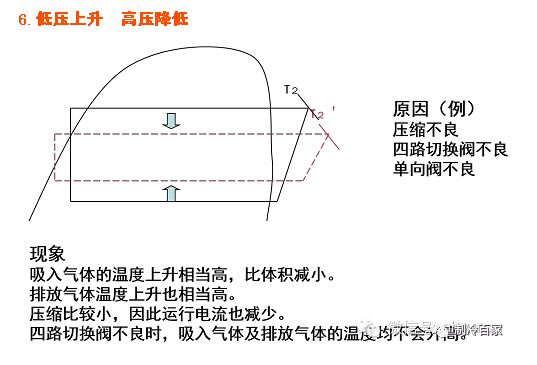

5运行故障与压焓图
