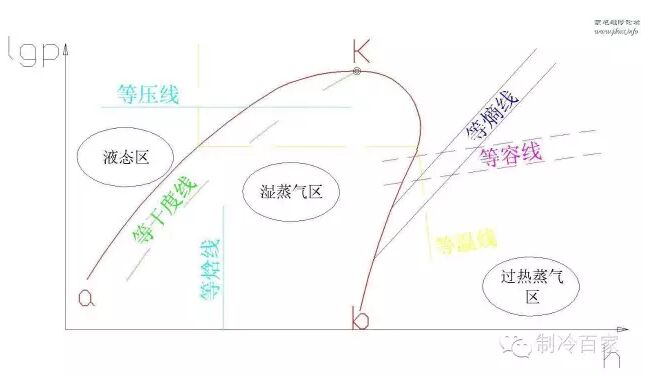

在制冷工程中，最常用的热力图就是制冷剂的压焓图，请见下图：

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

 1、临界点K和饱和曲线

 　　临界点K为两根粗实线的交点。在该点，制冷剂的液态和气态差别消失。

 K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

 2、三个状态区

 Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；

 Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；

 Ka和Kb之间——湿蒸气区，即气液共存区。该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

 　　在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

 3、六组等参数线

 　　制冷剂的压-焓（LgP-E）图中共有八种线条：

 　　等压线P(LgP)，等焓线（Enthalpy），饱和液体线（Saturated Liquid）， 等熵线（Entropy），等容线（Volume），干饱和蒸汽线(SaturatedVapor)， 等干度线(Quality)，等温线（Temperature)

　　（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

 　　（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

 　　（3）等温线：图上用点划线表示的为等温线。等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

 　　（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

 　　（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。与等熵线比较，等比容线要平坦些。制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

 　　（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。它只存在与湿蒸气区。

 　　上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。在lgp-h图上确定其状态点，可查取该点的其余四个状态参数

 压焓图画线

 压焓图是以焓值为横坐标，以压力为纵坐标的坐标图。

对于制冷工况来说，有四个重要的点，压缩机吸气温度点1，压缩机排气温度点2，冷凝器出口温度3，蒸发器入口温度4。可以这样来确定：

a）确定蒸发压力和冷凝压力，按蒸发和冷凝的温度确定也可以。就可以在压焓图上画好两条横线L1和L2。

b) 确定过冷度和过热度。过冷度是冷凝温度与冷凝器出口温度的差值。过热度是压缩机吸气温度与蒸发温度的差值。蒸发压力线L1对应的压缩机吸气温度点就是1，冷凝压力线L2对应的冷凝器的出口温度点就是3。

c)  1点沿等熵线与L2的交点就是2。

d)  3点沿等焓线与L1的交点就是4。

当然， 以上指的是理想循环。
