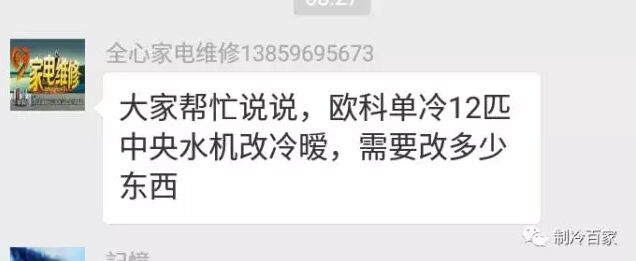

先来看看小伙伴提出的问题:

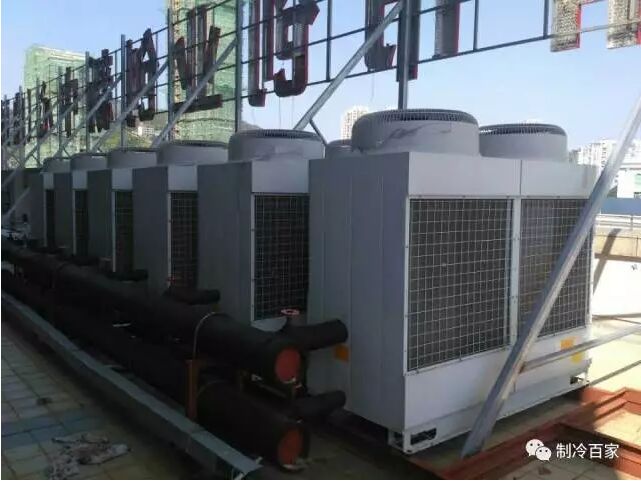

这是实际现场的图片:
原机组是单冷机组,要更改成冷暖的;
可以从以下方面思考:
1、首先增加的就是四通阀;切换冷凝器与蒸发器的冷媒的流向;
2、电控需要更改,比如增加热泵功能;比如增加除霜功能
大的方面就以上两点,
但是仅仅是更改以上两点是不够的;
下面我们将分制冷系统和电控系统两大部分来阐述;
首先我们应该从制冷系统的四大件来分析:
压缩机—冷凝器—节流结构—蒸发器

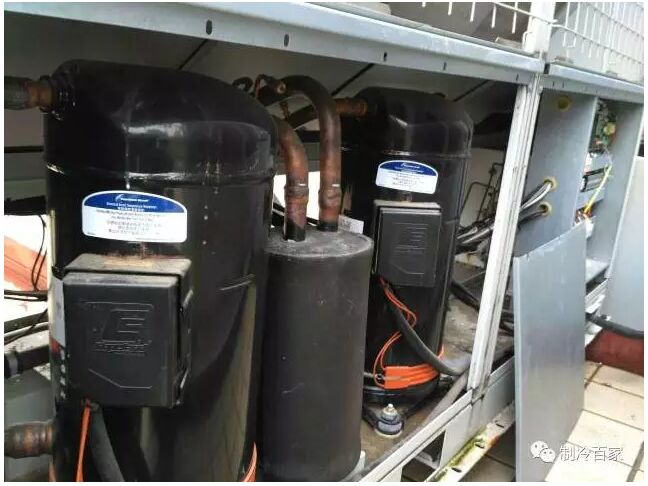

1、压缩机
压缩机是否需要更换?
原理很简单,有些压缩机只能做单冷的用,也就是只能做制冷工况来用;
如果你要改成做热泵,显然是不行的。
碰到这种系统改造,建议大家更换压缩机吧,否则三天两头报警,压缩机也容易报废。
2、两器
制冷负荷与制热负荷是不一样的,两器匹配的大小也不一样,所以直接将单冷的两器来当做冷暖机两器来用,是不行的;
尤其是原蒸发器现在当做冷凝器使用,换热面积不够,容易造成高压报警。
不过我们可以通过调节制冷剂的充注量来避免这种情况产生,但是机组制热以及制冷的能效比就不一定能达到要求的哦;
所以要求不高的话,可以不换两器。
3、节流结构
有些节流结构是单向的,有些是双向的;
对于单向的节流结构,直接更改是不行的,需要增加单向阀来调整制冷剂的流向,确保节流结构的进口位置正确;

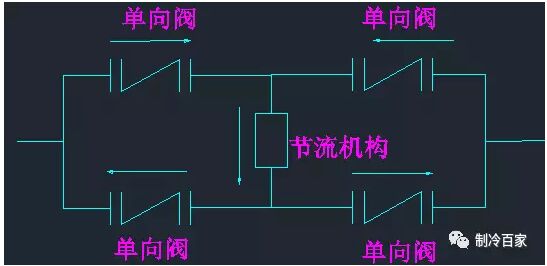

可以参考以下示例:
通过四个单向阀就可以调整制冷剂流向,确保节流结构进口统一
4、储液器
很多小伙伴会忘记增加一个储液器,基本上单冷的机组为了节约成本,不可能会在系统上面加储液器的。但是更改为冷热型的之后,制冷工况也制热工况,所需要的制冷剂时不一样的,这时候就需要储液器来储存多余的制冷剂了。
所以,建议系统上面增加储液器。

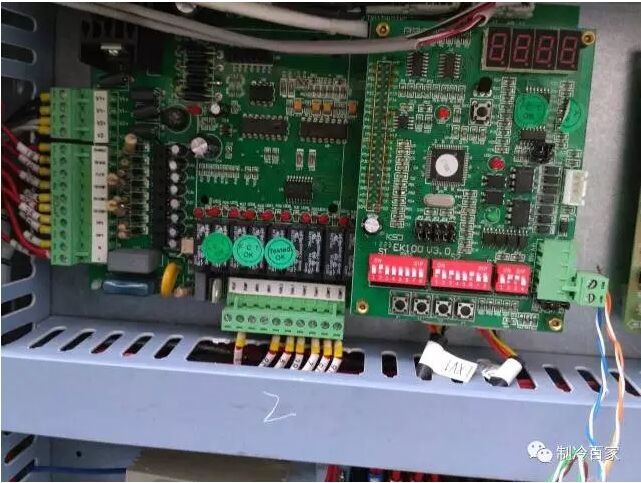

电控系统也是一大块,而且难度很高,需要把控制板重新刷程序,建议可以联系原厂家购买成品的控制板;也可以直接委托这种供货商,提控制要求,新做控制板;如果你是高手,相信你自己就可以把控制板程序刷进去啦。
主要考虑以下几个方面:
1、增加热泵功能;
2、增加电子膨胀阀的控制(热泵模式)
3、增加除霜控制
4、增加热泵功能的保护(比如,进出水温差保护、进出水温度高低保护等)

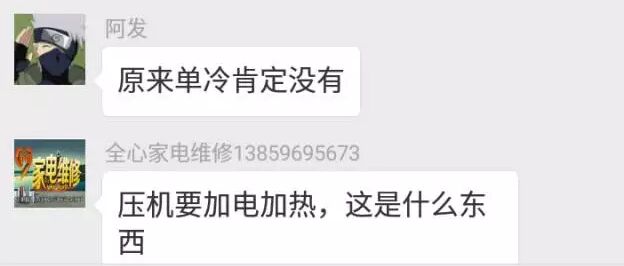

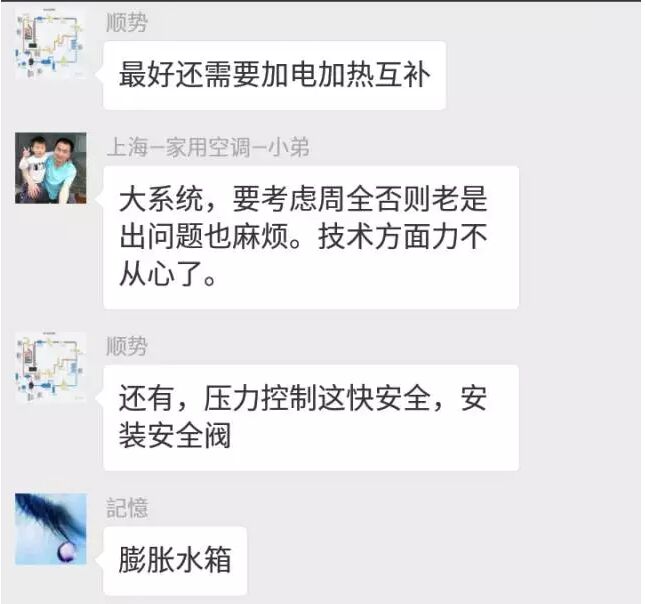

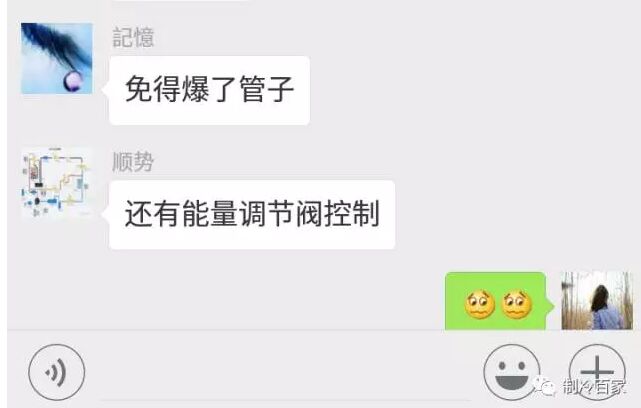

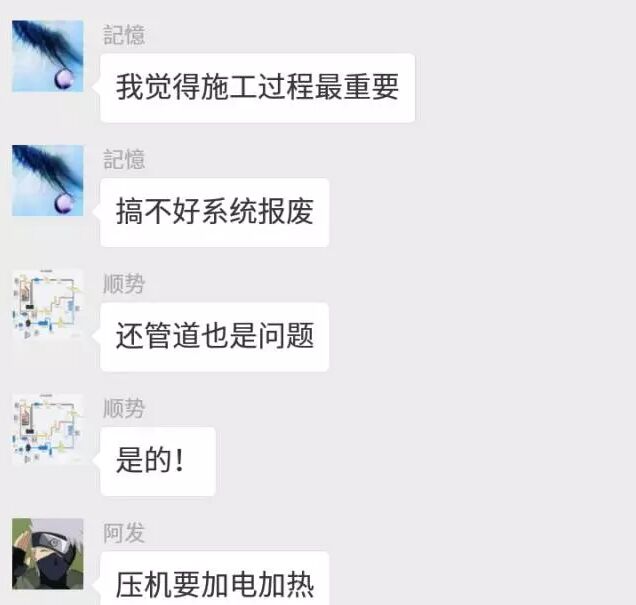

下面是VIP群小伙伴提出的其他的需要注意的事项,供大家参考:
根据讨论,单冷改冷暖主要动以下几个方面:
1、电气系统更改(增加热泵功能,除霜)
2、压缩机更换(检查是否为冷热型压缩机)
3、两器更换(要求低,可以不更换两器)
4、节流结构(改为双向或者通过单向阀调整制冷剂流向)
5、增加储液器
6、调试很重要。
