十几套制冷系统原理以及流程图，值得收藏

时间：2017-01-19   访问量：453

1.格力

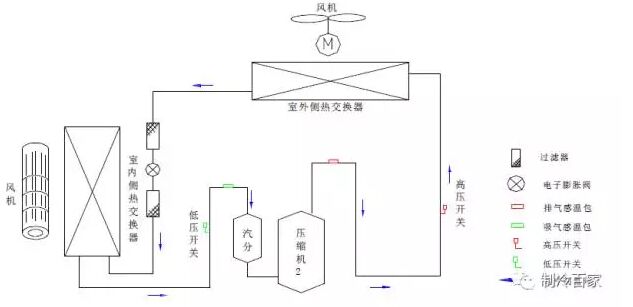

单冷机组

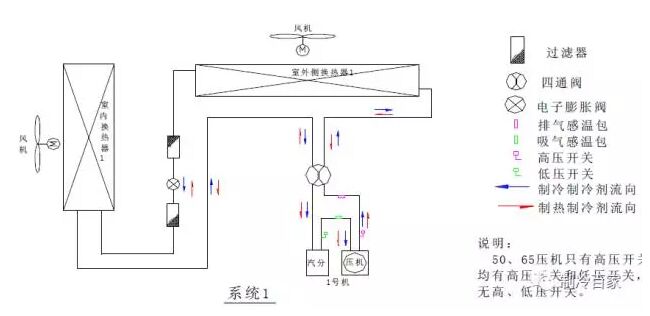

热泵机组

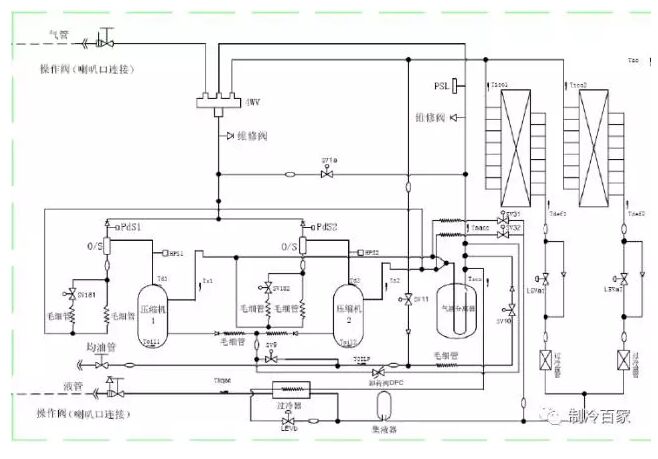

双压缩机并联系统

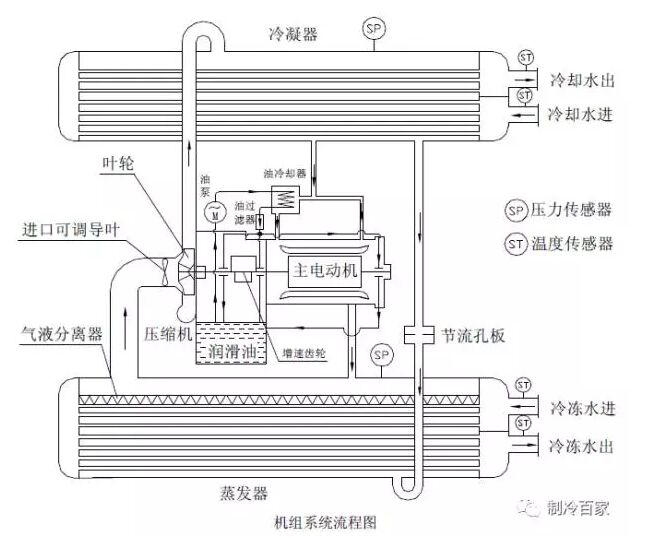

水冷冷水机组



2约克


热泵机组




单冷机组




3大金


8P商用系统




16P多联机系统




压缩机并联系统




室内机（1）




室内机（2）




4海尔


外机




内机


双压缩机并联系统




内机
